Jak przygotować się do relokacji maszyny?

Relokacja zaczyna się na kartce i w telefonie — nie przy maszynie.

Najgorsza relokacja to ta nieprzygotowana. Brak zdjęć kabli, szukanie elektryka w ostatniej chwili, maszyna która nie przechodzi przez bramę — widzieliśmy to wszystko. I za każdym razem przyczyna była ta sama: ktoś pominął przygotowania i ruszył na żywioł.

Godzina dokumentacji przed = dzień oszczędności po. To nie przesada. Oto co zrobić zanim ktokolwiek dotknie maszynę — krok po kroku, z konkretnymi wskazówkami. Możesz to wydrukować i iść z tym do hali.

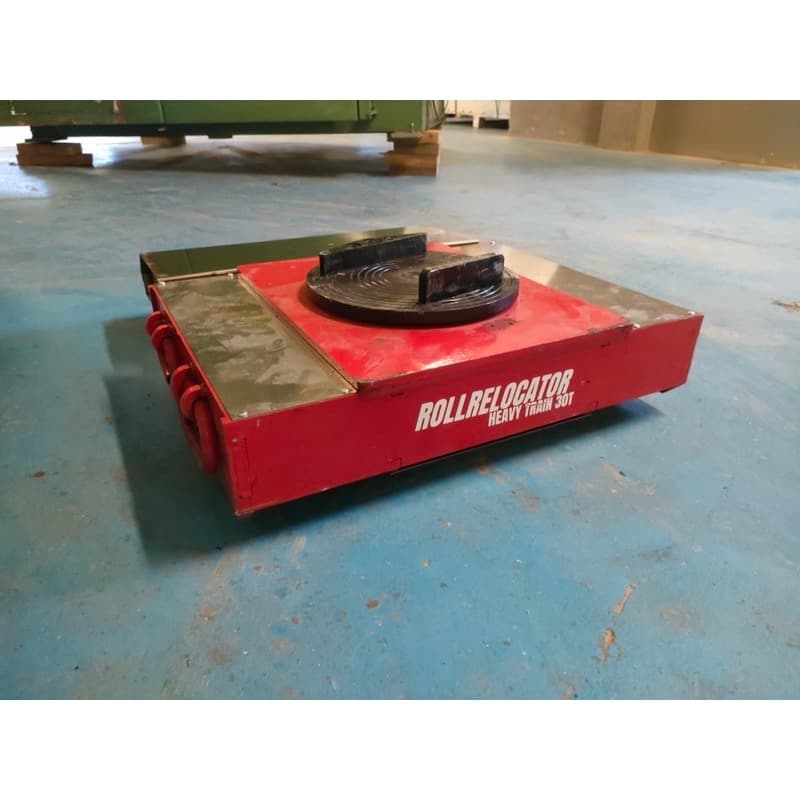

Rolki transportowe zdalnie sterowane RC 30T — przesuwanie maszyn do 30 ton pilotem

ETAP 1: Dokumentacja fotograficzna

To jest najważniejszy etap całej relokacji. Poważnie. Możesz zrobić wszystko inne perfekcyjnie, ale jeśli nie masz zdjęć kabli i podłączeń, to ponowne uruchomienie maszyny zamieni się w detektywistyczną zagadkę, która pochłonie dni.

Co fotografować?

• Kluczowe kable i wiązki — szczególnie zasilanie, sterowanie i komunikacja. Jak idą, gdzie zakręcają, gdzie wchodzą do maszyny.
• Złącza i konektory — zbliżenia. Jak jest wpięty, jaki typ złącza, jaki kolor kabla do jakiego pinu.
• Szyny zasilające — sposób podłączenia zasilania (kolejność faz, oznaczenia). Jeśli nie masz pewności — zostaw to elektrykowi, ale zrób zdjęcie.
• Tabliczki znamionowe — na maszynie, na silnikach, na szafie sterowniczej. Przydadzą się przy podłączeniu.
• Serwa i czujniki — zdjęcie + opis. Najlepiej: marker i kartka przy kablu na zdjęciu, żebyś potem wiedział, które zdjęcie dotyczy którego czujnika.
• Krańcówki i ich pozycje — zdjęcie z widocznym mocowaniem i trasą kabla.
• Panel sterowania — zrzut ekranu lub zdjęcie parametrów, nastaw, konfiguracji. Jeśli maszyna ma wyświetlacz z menu — przejdź przez najważniejsze ekrany i zrób zdjęcia.
• Pneumatyka i hydraulika — układ węży, ciśnienia na manometrach, kolejność podłączeń.
• Ogólne widoki — maszyna z czterech stron, od góry jeśli się da, widok z daleka z kontekstem (co stoi obok).

Ile to zajmuje? Dla typowej maszyny CNC — 30-60 minut. Dla złożonej linii — kilka godzin. To jest najlepsza inwestycja czasu, jaką możesz zrobić.

ETAP 2: Opis i oznaczenie kabli

Zasada numer jeden: opisz kabel ZANIM go odepniesz. Nie po. Nie "zaraz opiszę". PRZED. Bo po odpięciu masz dwa końce kabla, które wyglądają identycznie jak dwadzieścia innych końców kabli, i nikt nie pamięta, który gdzie szedł.

Jak opisywać?

• Taśma/marker na obu końcach kabla — ten sam numer/oznaczenie na obu końcach. Np. "M1-S3" (maszyna 1, serwo 3).
• Schemat: skąd → dokąd — zapisz na kartce lub w telefonie: "kabel nr 7: szafa sterownicza, zacisk X12 → silnik osi Z, złącze prawe".
• Typ sygnału — zasilanie 400V, sterowanie 24V, sygnał analogowy, komunikacja. Żeby przy podłączeniu nie pomylić siłowego z sygnałowym.
• Serwa i czujniki — jeśli musisz je rozpinać, opisz numery na złączkach. Serwomotory mają zwykle złącza mocy i enkodera — opisz oba.

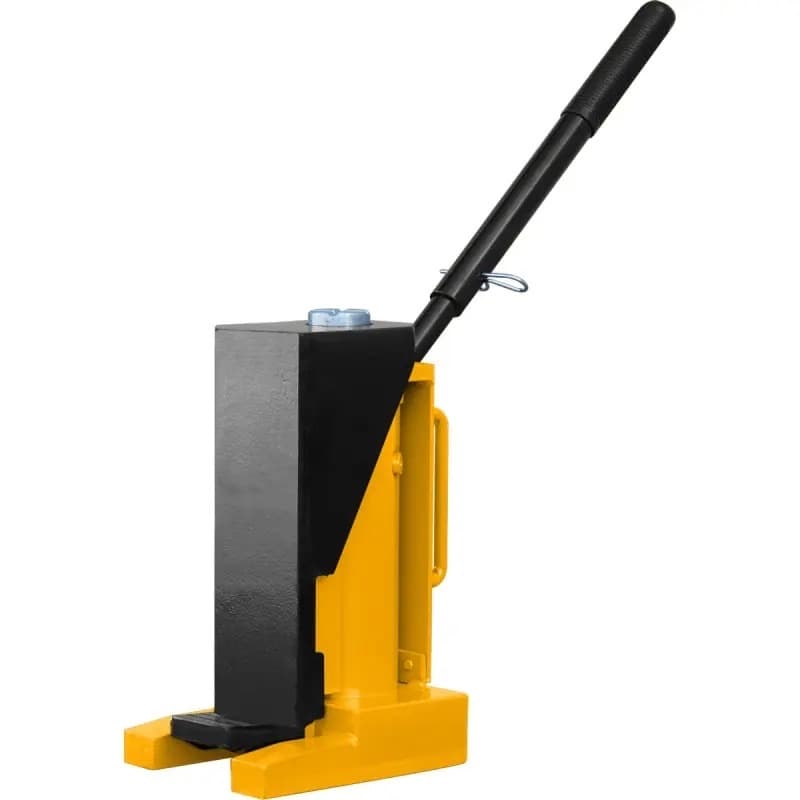

Lewarek pazurowy 10T — wchodzi pod maszynę od 35 mm, udźwig na pazurze 6 000 kg

Po opisaniu:

• Zwinąć kable w luźne pętle (nie na ciasno — kable tego nie lubią).
• Zabezpieczyć taśmą lub opaskami zaciskowymi.
• Przymocować do maszyny tak, żeby nie zwisały i nie zahaczały przy transporcie.
• Końcówki złączy — zabezpieczyć folią lub taśmą przed kurzem i wilgocią.

ETAP 3: Ocena techniczna przed ruszeniem maszyny

Dokumentacja zrobiona, kable opisane. Zanim ktokolwiek chwyci za lewark, musisz wiedzieć kilka rzeczy o samej maszynie i o trasie, po której pojadzie.

Środek ciężkości

Zanim ruszysz maszynę — znajdź środek ciężkości. Bez tego nawet 5-tonowa maszyna potrafi się zachować nieprzewidywalnie na rolkach. Ciągnie w jedną stronę, ekipa panikuje, a Ty tracisz czas. Najczęściej środek ciężkości jest przesunięty w stronę największego silnika lub stołu roboczego — możesz to wstępnie ocenić wizualnie lub z dokumentacji. Lepiej wiedzieć wcześniej niż się zdziwić w trakcie.

Waga

Sprawdź tabliczkę znamionową, zajrzyj do DTR, albo po prostu zadzwoń do producenta. Waga decyduje o doborze sprzętu — lewarki, rolki, pas transportowy. Zawsze dobieraj sprzęt z zapasem minimum 20%, a przy niepewnej wadze — nawet 50%. Jeśli maszyna waży 8 ton, bierz sprzęt na 10 ton.

Punkty podnoszenia

Gdzie podłożyć lewarki? Nie podkładaj lewarka pod osłonę z blachy ani pod elementy które mogą się odkształcić — potrzebujesz solidnego elementu konstrukcyjnego. Szukaj ramy nośnej, odlewu podstawy, żebrowanych elementów nośnych. Jeśli masz DTR — sprawdź, czasem producent zaznacza punkty podnoszenia. Ale nie licz na to ślepo — wiele DTR nie ma takich informacji, a te które mają, dotyczą podnoszenia dźwigiem (zawiesia), nie lewarkowania od spodu. Najlepiej sam oceń konstrukcję maszyny i znajdź miejsca, które faktycznie przeniosą obciążenie.

Stan posadzki — na całej trasie

Przejdź całą trasę od maszyny do docelowego miejsca. Szukaj: szczelin w posadzce (rolki mogą w nie wpaść), progów, pochyłości, wjazdów do hali. Zmierz szerokość każdego przejścia — maszyna musi się zmieścić razem z wystającymi elementami.

Kąt wyjazdu z hali

To pułapka, na którą mało kto zwraca uwagę. Przy długich maszynach, które musisz wyprowadzić z hali pod kątem — tył maszyny idzie w drugą stronę niż przód. Może zahaczać o posadzkę, o framugę, o ścianę. Zmierz, narysuj, przemyśl. Weź pod uwagę, że maszyna na rolkach jest wyżej o kilka centymetrów niż na stopkach.

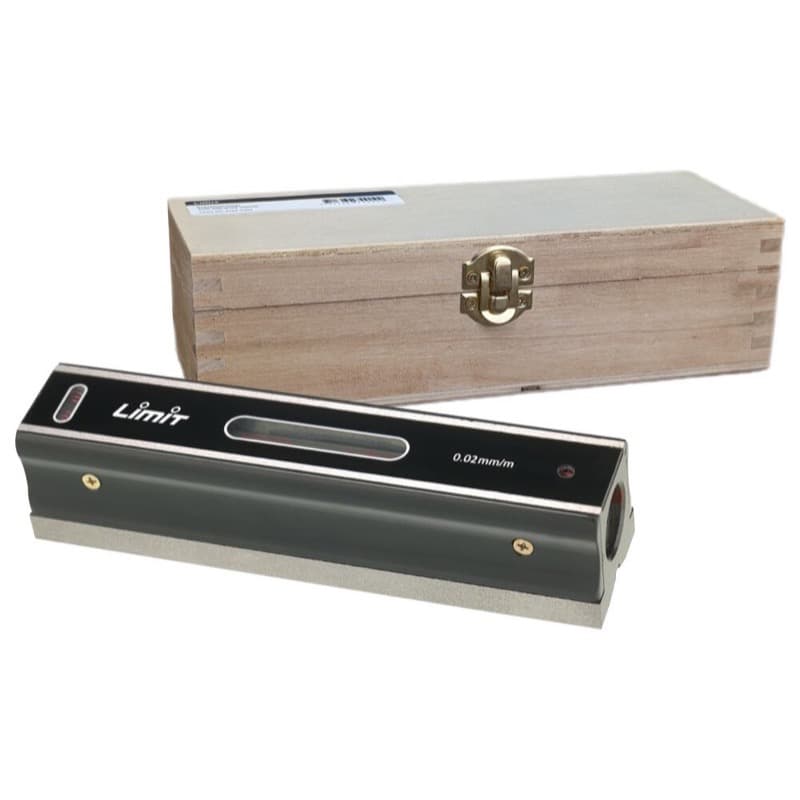

Poziomica maszynowa 200 mm — precyzyjne poziomowanie maszyny po ustawieniu

ETAP 4: Plan trasy

Masz maszynę zmierzoną, znasz wagę, wiesz gdzie jest środek ciężkości. Teraz zaplanuj trasę.

• Zmierz wszystkie przejścia — brama hali, drzwi, korytarze, zakręty. Maszyna musi przejść ze WSZYSTKIMI wystającymi elementami — panelami sterowniczymi, podajnikami, szafami.
• Zaplanuj kolejność — co najpierw odsunąć, co zdemontować tymczasowo. Może regał musi zjechać na bok, może trzeba zdjąć skrzydło drzwi.
• Narysuj trasę na planie hali — nie w głowie, na papierze. Zaznacz słupy, bramy, schody, pochylnie, kanały w posadzce. Pokaż ekipie PRZED, nie w trakcie.
• Dostawa i odbiór — jeśli maszyna jedzie na aucie: gdzie stanie samochód? Jak wprowadzisz maszynę z auta do hali? Czy jest rampa, czy potrzebny HDS albo dźwig do rozładunku?

ETAP 5: Zaplanuj ekipę i sprzęt

Ile osób?

Minimum: 2 osoby do obsługi rolek, 1 osoba do lewarków, 1 elektryk-automatyk. Przy dużych maszynach (powyżej 10 ton) — 4-6 osób. Plus ktoś do koordynacji, kto ma plan trasy i pilnuje, żeby nikt nie stał w złym miejscu.

Ekipa musi być zgrana

To nie jest robota dla przypadkowych ludzi. Każdy musi wiedzieć co robi, czuwać nad swoim odcinkiem i reagować natychmiast. Maszyna na rolkach to kilka-kilkanaście ton w ruchu — i tego nie zatrzymasz ręką — nie ma miejsca na "a ja myślałem że Ty to pilnujesz". Omów plan przed rozpoczęciem pracy. Każdy musi znać swoją rolę.

Sprzęt

Dobierz do wagi maszyny z zapasem minimum 20%:

• Lewarki pazurowe — do podnoszenia maszyny. Wchodzą pod maszynę od 35 mm. Udźwig na pazurze: 6 000 kg (10t) lub 12 000 kg (20t) — pamiętaj, że ciężar maszyny nigdy nie opiera się tylko na pazurze.
• Rolki transportowe zdalnie sterowane — do przesuwania maszyn do 30 ton przy równej, nośnej posadzce. Operator z pilotem kontroluje ruch bez fizycznego kontaktu.
• Sztangi dźwigniowe — do precyzyjnego podnoszenia i manipulowania lżejszymi maszynami.
• Paleta kantówek — euro paleta pełna kantówek różnej długości. Do podkładania, stabilizowania, blokowania. Bez tego relokacja praktycznie nie istnieje. Zawsze miej więcej niż myślisz, że potrzebujesz.

BHP

Buty ochronne z podnoskiem — obowiązkowo. Rękawice robocze. Kaski, jeśli praca pod sufitem lub z dźwigiem. Okulary ochronne przy demontażu. To nie jest biuro — tu spadający element waży kilkadziesiąt kilo.

ETAP 6: Rozkręcanie maszyny (jeśli potrzebne)

Dopiero PO dokumentacji i opisaniu kabli! Nie na odwrót. Demontaż bez dokumentacji to proszenie się o kłopoty.

Kolejność demontażu

Zapisz ją. Dokładnie. Bo montaż pójdzie w odwrotnej kolejności, i za trzy dni nikt nie będzie pamiętał, czy najpierw szła osłona boczna czy podajnik. Zdjęcia + notatki = bezpieczeństwo.

Śruby i elementy mocujące

Do woreczków strunowych, opisanych markerem. Przytwierdzone taśmą do elementu, którego dotyczą. Nie do wspólnego pudła "śruby różne" — to gwarancja, że połowa się zgubi, a druga połowa nie będzie pasować.

Osłony, panele, podajniki

Każdy element osobno zabezpieczony — folia stretch, kartony, pianka. Opisany: co to jest, skąd zdjęte, w jakiej kolejności. Elementy delikatne (panele sterownicze, ekrany dotykowe) — podwójne zabezpieczenie i transport osobno, nie na maszynie.

Checklist do wydruku

Wydrukuj to i odznaczaj punkt po punkcie. Nie pomijaj żadnego — każdy z nich istnieje, bo ktoś kiedyś go pominął i się na tym przejechał.

• ☐ Dokumentacja fotograficzna kompletna (kable, złącza, tabliczki, parametry)
• ☐ Kable opisane na obu końcach i zabezpieczone
• ☐ Środek ciężkości ustalony
• ☐ Waga maszyny znana (z DTR, tabliczki lub od producenta)
• ☐ Punkty podnoszenia wyznaczone
• ☐ Trasa zaplanowana i zmierzona (wszystkie przejścia, progi, kąty)
• ☐ Sprzęt do relokacji zamówiony lub przygotowany (lewarki, rolki, sztangi)
• ☐ Ekipa wyznaczona i poinstruowana (każdy zna swoją rolę)
• ☐ Elektryk-automatyk zarezerwowany na dzień podłączenia
• ☐ BHP — buty z blachą, rękawice, kaski
• ☐ Kliny, podkładki, deski — w zapasie
• ☐ Kolejność demontażu zapisana
• ☐ Śruby i drobne elementy w opisanych woreczkach
• ☐ Plan B — co jeśli maszyna nie przejdzie przez drzwi?

Jeśli nie masz odpowiedzi na ostatnie pytanie — nie zaczynaj relokacji.
